HT-RV1126定制開發套件
性能與應用介紹 RV1126 處理器核心具有雙核 ARM Cortex-A7@1.5GHz，集成 NPU 處理單元。 RV1126 主板提供 1 路 HDMI 輸出、1 路 USB2.0、3 路千兆網絡、RS232、RS485 等 豐富外圍接口。 RV1126 是針對多路高清/超高清（1080p/4M/5M/4K）IPC 產品應用開發的新 一代專業 SoC 芯片。RV1126 集成了 ARM A7 雙核處理器和性能強大的神經網絡推 理引擎，支持多種智能算法應用。同時，RV1126 提供兩倍于前代產品的視頻處 理能力。另外，H.265 視頻解碼引擎、視頻圖像處理的算法效果及性能得到了進 一步提升。結合豐富的外圍設備及高速接口，該 SoC 芯片為客戶產品提供了高性 能、優異圖像質量的高清 IPC 解決方案，廣泛用于安防市場等相關應用場景。 產品外觀 RV1126 定制開發板-正面圖 RV1126 定制開發板-背面圖 產品規格 1、機械尺寸 核心板尺寸：45*45mm 開發板尺寸：91*141mmHT-RV1126 定制開發板-機械尺寸圖2、硬件資源描述項目類型型號參數說明核心配置處理器RV1126CPU智能視頻分析NPU存儲內存DDR4存儲EMMC連接器核心板連接器：FX8C-80S-SV 開發板：FX8C-80P-SV1(92) 主板接口電源輸入1DC12V視頻輸入11*HDMI視頻輸出11*HDMI 網口11*LAN,10/100/1000MbpsUSB1USB2.0 音頻輸入1LINE IN/OUT RS2321工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）核心模塊接口定義：軟件規格參數 UBOOT啟動方式支持從eMMC 啟動燒錄方式調試串口Kernel版本linux 4.19支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口Device DriverSerial port串口驅動Ethernet10/100 以太網卡驅動USB hostUSB 2.0 host 驅動OUPTHDMI 輸出驅動eMMCeMMC 驅動DDRDDR驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等工作環境環境參數 最小值 典型值最大值商業級溫度0℃/ 70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。 提供 vdec 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。2、技術支持 協助判斷產品是否存在故障 RV1126 開發板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制 支持項目外包開發 查看更多

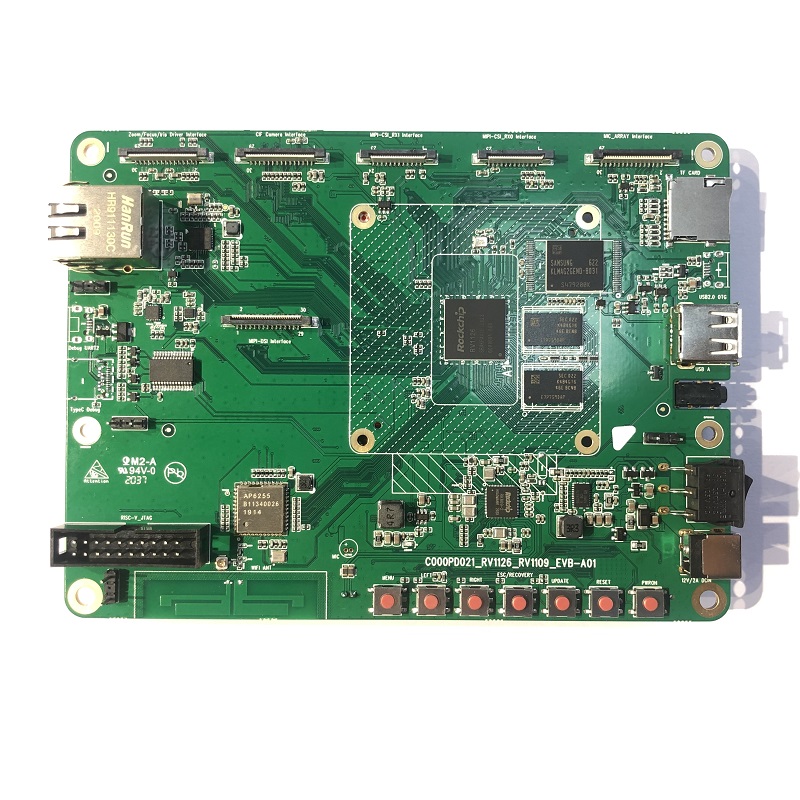

HT-RV1126標準開發套件
產品介紹1. 產品簡介HT-RV1126開發板是常州海圖信息科技股份有限公司推出的一款以瑞芯微 RV1126 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-1126集多種優勢于一身，強勁的處理器性能提供了強悍的視頻處理和編解碼能力，可以同時編解碼4K H.264/H.265 30fps視頻，處理器提供了2.0Tops算力, support INT8/INT16，是目前海思HI3519AV100替代芯片。HT-RV1126開發板采用8GB eMMC，DDR為2GB，RV1126芯片性能見下表：詳細參數CPU? 四核ARM Cortex-A7? RISC-V MCUNPU? 2.0Tops, support INT8/ INT16內存? 32bit DDR3/DDR3L/LPDDR3/DDR4/LPDDR4? 支持eMMC 4.51, SPI Flash, Nand Flash? 支持快速開機顯示? MIPI-DSI/RGB 接口，1080P60fps2D圖形加速引擎? 支持旋轉, x/y鏡像? 支持alpha圖層混合? 支持放大、縮小多媒體? 1400萬 ISP 2.0 with 3幀 HDR(Line-based/Frame-based/DCG)? 同時支持2組MIPI CSI /LVDS/sub LVDS和一組16-bit并口輸入? 4K H.264/H.265 30fps 視頻編碼 -3840 x 2160@30 fps+720p@30 fps encoding? 4K H.264/H.265 30fps 視頻解碼 -3840 x 2160@30 encoding + 3840 x 2160@30 fps decoding外圍接口? 千兆以太網接口，具有TSO(TCP Segmentation Offload)網絡加速? USB 2.0 OTG and USB 2.0 host? 兩個 SDIO 3.0 接口for Wi-Fi and SD卡? 8通道 I2S with TDM/PDM, 2通道I2S 2、硬件規格參數項目類型型號參數說明核心配置處理器RV1126MPUl 四核 ARM Cortex-A7 al RISC-V MCUNPU2.0Tops存儲內存DDR3DDR3*2 1GB存儲EMMC16GBSPI FLASH板載功能接口電源電源輸入DV12V/2A按鍵 X7主菜單、功能按鈕*2、recovery鍵、maskrom模式鍵、復位鍵、開關鍵USBX3DEBUG、OTG、HOSTCamera插座X5CIF Camera*2、MIPI Camera*2、BT1120 CameraLCM MIPI連接座Mipi信號輸出接mipi屏MIC_ARRAY Interface擴展接口X1進行MIC設備調試開發網口1MDI1000M/100M/10MJTAG Debug調試座X1通過JTAG進行調試開發 TFX1SDMMC 2.0/3.0工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 3、軟件規格參數 Linux Uboot版本U-Boot啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.19支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB host 驅動USB deviceUSB device 驅動INPUTSensor 驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUTPUTMIPI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動I2CI2C驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 技術支持與服務1、技術支持 協助判斷產品是否存在故障 開發板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 2、增值服務 根據用戶需求完成定制硬件及軟件開發 支持Linux系統定制 支持OEM/ODM定制 支持項目外包開發 查看更多
